发热电缆铝箔PE屏蔽护套厚度多少合适？按场景选型全解析

许多客户在定制发热电缆屏蔽护套时常因不了解铝箔PE复合膜的厚度与结构如何匹配而感到迷茫——有人直接选9μm铝箔"标准款"，结果用在地埋电缆上屏蔽搭接不连续、防潮不够；有人以为要越厚越保险，选了12μm铝箔+加厚PE层，绕包时膜材僵硬、搭接重叠率失控。实际上，铝箔PE复合屏蔽护套并非"一种规格包打天下"，而是要根据您电缆的应用场景、线径和防护等级来精准匹配厚度和结构。

今天我们就来把这个问题拆开讲，帮您搞清楚不同发热电缆场景下到底该选什么规格。

一、按电缆应用场景选结构

不同使用场景对屏蔽护套的性能侧重点完全不同，选型的第一步是搞清楚您的电缆用在什么地方。

室内地暖电缆：轻量屏蔽+绝缘防护

• 铝箔层：7μm（0.7丝）纯铝箔，屏蔽效能≥40dB@30MHz，对工频50/60Hz及其谐波已充分覆盖
• PE层：15-20μm LDPE，提供绝缘基底防止铝箔与芯线接触短路
• 复合总厚度：22-27μm
• 典型结构：AL/PE两层复合
• 绕包宽度：25-50mm，重叠率≥25%
• 适用场景：住宅地暖、办公楼层暖，工作温度65-90°C，干燥室内环境
• 防潮要求：中等，WVTR≤1.0g/m²·24h即可

管道防冻伴热电缆：加强搭接导通+防潮阻隔

• 铝箔层：9μm（0.9丝）纯铝箔，屏蔽效能≥45dB@30MHz
• 中间层：导电压敏胶层3-5μm，确保搭接区域电连续导通，接地稳定性满足IEC 60800要求
• PE层：20-25μm HDPE，兼顾绝缘与耐温
• 复合总厚度：32-34μm
• 典型结构：AL/导电胶/PE三层复合
• 绕包宽度：30-80mm，重叠率≥30%
• 适用场景：工业管道防冻、户外水管保温，潮湿环境长期运行
• 防潮要求：较高，WVTR≤0.5g/m²·24h

地埋型发热电缆：高强度+极致防潮

• 铝箔层：9-12μm纯铝箔
• 中间层：玻纤编织布或聚酯编织布（40-60g/m²），提供抗撕裂和抗穿刺能力
• PE层：25-30μm HDPE或交联PE，耐温至120°C短时峰值
• 复合总厚度：60-100μm
• 典型结构：AL/编织布/PE三层或AL/PET/编织布/PE四层复合
• 绕包宽度：40-100mm，重叠率≥35%
• 适用场景：土壤直埋、建筑外墙电热系统、冷链地面防冻
• 防潮要求：极高，WVTR≤0.1g/m²·24h

关键提醒：室内地暖电缆不需要三层编织增强结构。过厚的复合膜在细线径（≤6mm）电缆上绕包时柔韧度不足，搭接面容易翘起导致屏蔽不连续。轻量场景选轻量结构，既节省成本又保证工艺适配性。

二、按线径和绕包工艺选宽幅与厚度

电缆线径直接决定绕包宽度、重叠率和材料柔韧度需求，这是采购时最容易忽略的维度。

细线径电缆（芯径≤6mm）：如自限温伴热带、小功率地暖线

• 推荐铝箔厚度：7μm（越薄柔韧度越好，绕包时贴合紧密）
• 推荐总厚度：≤30μm（过厚会导致小线径绕包重叠率不稳定）
• 推荐宽度：25-35mm（窄带绕包搭接更均匀）
• 分切精度：±0.3mm（窄带分切偏差直接影响重叠率）
• 绕包线速：≤30m/min，避免高速拉卷导致分层

中等线径电缆（芯径6-12mm）：如恒功率发热电缆、管道伴热线

• 推荐铝箔厚度：9μm（平衡屏蔽效能与柔韧度）
• 推荐总厚度：30-50μm
• 推荐宽度：35-60mm
• 分切精度：±0.3mm
• 绕包线速：30-60m/min

粗线径电缆（芯径≥12mm）：如工业大功率伴热电缆、地埋发热线

• 推荐铝箔厚度：9-12μm + 编织增强层
• 推荐总厚度：60-100μm
• 推荐宽度：60-100mm
• 分切精度：±0.5mm
• 可选自粘型：带导电压敏胶背面，省去绑扎固定工序

关键提醒：线径越细，铝箔厚度越要控制。7μm铝箔绕包在4mm芯径上贴合紧密、搭接面平整；如果换成12μm铝箔，膜材弯曲刚度增加近70%，小线径上搭接边缘翘起，屏蔽覆盖率实际反而下降。这不是"厚度不够"的问题，而是"柔韧度不匹配"的问题。

三、按防护等级选PE层材质

PE层不仅是绝缘基底，还决定了护套的耐温性能、防潮等级和阻燃合规性。不同电缆标准对PE层的要求差异很大。

标准PE（LDPE/HDPE）：常规室内地暖

• PE厚度：15-25μm
• 耐温范围：连续工作65-90°C，短时耐受120°C
• 适用：GB/T 4088标准室内地暖电缆
• 阻燃：不需单独满足LSZH要求（阻燃由外护套承担）

交联PE（XLPE）：高温工业伴热

• PE厚度：25-30μm
• 耐温范围：连续工作90-105°C，短时耐受150°C
• 适用：IEC 60800工业伴热电缆标准
• 特点：抗蠕变性能显著优于普通HDPE，长期高温下不软化变形

无卤PE（LSZH-PE）：出口欧洲/高端建筑

• PE厚度：20-30μm
• 阻燃等级：满足GB 31247 B1级、IEC 60332-1-2阻燃要求
• 低烟无卤：燃烧时烟密度低、无卤酸气体释放
• 适用：出口欧盟的发热电缆，需配合RoHS 2.0和REACH认证
• 鸿成科技可提供SGS/ITS第三方测试报告

关键提醒：如果您生产的是出口欧洲的发热电缆，外护套和屏蔽层都需要满足低烟无卤要求。传统铝箔/PVC复合结构已不符合欧盟最新建筑电缆标准，必须切换到铝箔/无卤PE复合方案。鸿成科技目前已有成熟的LSZH-PE复合铝箔卷材量产经验。

四、3个关键提醒，帮您避开选型误区

1. "屏蔽效能只看铝箔厚度"——不准确

铝箔从7μm增到12μm，屏蔽效能的提升约5dB，但这5dB在实际应用中几乎不影响EMC合规结果（因为发热电缆工频段屏蔽余量本来就很大）。真正影响屏蔽效果的是搭接导通性——如果搭接面没有导电胶层或导电胶质量不佳，铝箔重叠区域电阻偏高，整条电缆的屏蔽等效面积打折。建议：除非地埋等极端场景需要机械强度，7μm铝箔+导电压敏胶层的屏蔽实效，优于12μm铝箔无胶绕包。

2. "发热电缆屏蔽膜一律用最厚规格"——浪费且适得其反

我们实测过：室内地暖线（芯径5mm）使用AL(7μm)/PE(20μm)两层复合，绕包重叠率稳定在28%，屏蔽效能42dB，完全满足标准；换成AL(12μm)/编织布/PE(30μm)三层复合后，重叠率波动至18-22%，搭接缝隙增多，实测屏蔽效能反而降至38dB。原因就是厚膜在小线径上贴合不紧。

3. "PE层只管绝缘，随便选就行"——忽视了耐温与合规

PE层的选择直接影响电缆在长期高温下的稳定性。普通LDPE在90°C连续工作6个月后会出现明显蠕变（膜层松弛、绕包松动）；XLPE或无卤PE在同等条件下尺寸稳定性高出3-5倍。如果您的电缆声称工作温度90°C以上，PE层必须选XLPE或无卤PE等级，否则批量投诉风险很高。

结语

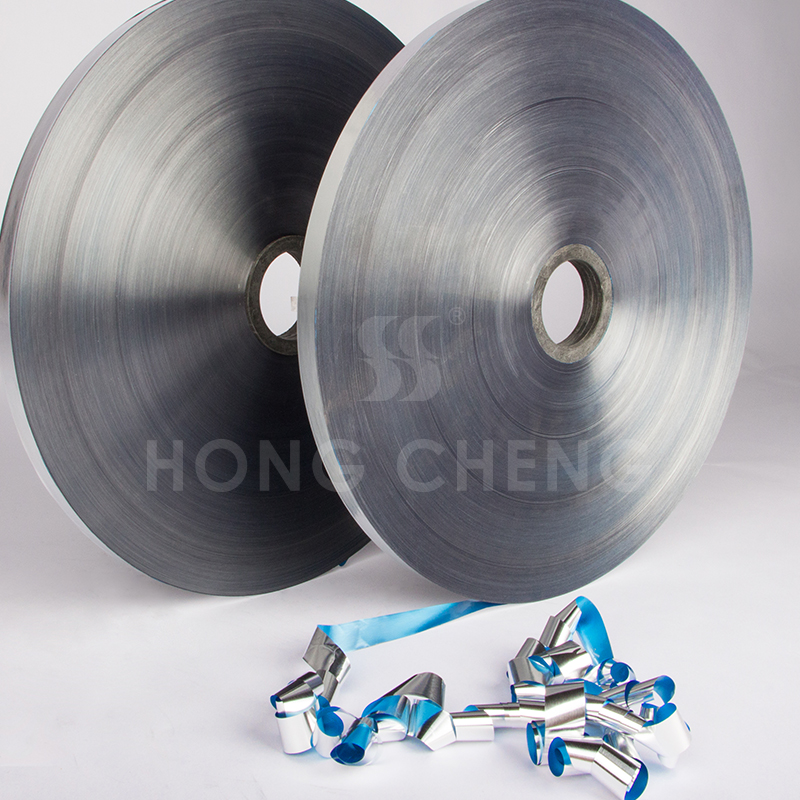

精准的厚度与结构搭配，是发热电缆屏蔽护套发挥最佳性能的前提。铝箔PE复合膜不是"一刀切"的产品——室内地暖用7μm轻量结构就够了，管道伴热要加导电胶层确保搭接导通，地埋场景必须编织增强+极致防潮。鸿成科技专注铝箔复合材料20余年，提供AL/PE、AL/导电胶/PE、AL/编织布/PE等多种复合结构，铝箔厚度6-12μm、PE层12-30μm可定制，卷材宽度25-1500mm、分切精度±0.3mm。

欢迎随时咨询，我们为您提供一对一的定制服务！
