托盘 / 木箱真空铝箔膜复合材料的科学选择指南

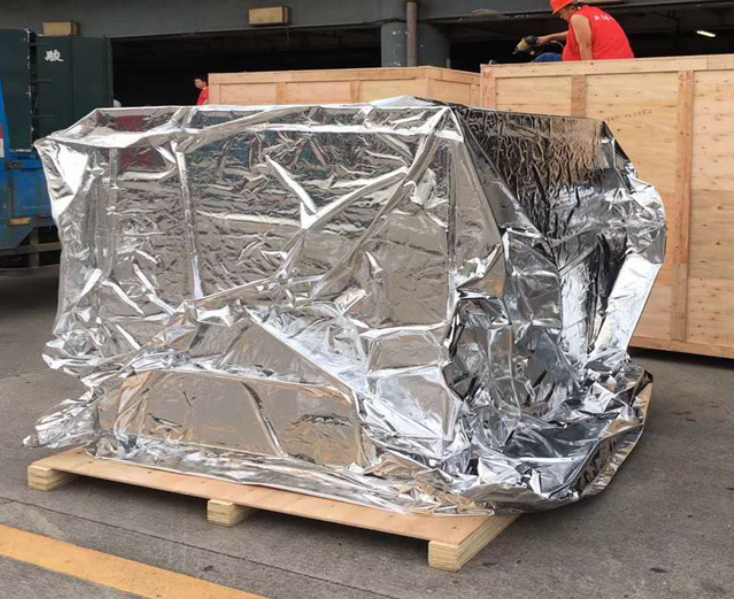

在工业物流包装中，托盘与木箱是承载大宗货物的核心载体，而真空铝箔膜复合材料则是其 “防护外衣”—— 它通过真空密封实现防潮、防氧化、防污染与防机械损伤，直接决定货物在仓储、运输环节的完好率。选择这类材料不能仅凭厚度或价格判断，需围绕性能适配性、场景需求与成本效益建立系统评估标准。

一、核心性能维度：从 “防护本质” 出发筛选

真空铝箔膜的核心价值是 “密封防护” 与 “结构稳定”，选择时需重点核查以下 4 项关键指标：

1. 阻隔性能：防护的 “第一道防线”

阻隔性直接决定货物是否受潮、氧化。关键看两项数据：氧气透过率（OTR）与水蒸气透过率（WVTR），数值越低越好。铝箔是核心阻隔层，厚度通常选择 6-12μm—— 过薄易因褶皱产生针孔，过厚则会降低材料柔韧性，导致包装时难以贴合托盘 / 木箱的边角。同时需关注基材与铝箔的复合工艺，干式复合比挤出复合的密封性更均匀，适合精密电子、食品等对防护要求高的场景。

2. 力学强度：应对物流中的 “外力冲击”

货物搬运、堆叠过程中，膜材易受摩擦、穿刺或拉伸破坏。需优先检查拉伸强度（纵向≥20MPa、横向≥18MPa）与穿刺强度（≥30N），基材选择是关键：PET（聚对苯二甲酸乙二醇酯）基材抗拉伸性强，适合重型机械包装；PA（尼龙）基材耐穿刺性优，适合带有尖锐部件的五金件包装；PE（聚乙烯）基材韧性好，成本较低，适合普通日用品包装。

3. 耐温性能：适配全链路 “环境波动”

需覆盖运输途中的极端温度，如夏季集装箱高温（可达 60℃以上）或北方冬季低温（-20℃以下）。PE 基材耐低温性好（-40℃不脆裂），但高温易软化；PET 基材耐温范围宽（-40℃至 120℃），适合跨气候带运输；若涉及冷链或高温仓储，需额外选择添加耐温改性剂的复合膜，避免膜材收缩导致真空失效。

4. 热封性能：确保 “密封不泄漏”

真空包装的密封性依赖热封效果，需匹配包装设备的热封温度（通常 120-180℃）。热封层材质优先选 PE 或 CPP（流延聚丙烯），它们的热封温度范围宽、封边强度高（≥50N/15mm），且不易出现 “虚封”（局部未密封）问题。若采用自动包装线，需额外确认膜材的热封速度适配性（≥30m/min），避免影响生产效率。

二、场景适配：让材料 “精准匹配” 货物需求

不同类型的货物对包装防护的侧重点不同，需针对性选择材料组合：

• 电子元器件 / 精密仪器：核心需求是防潮、防静电。建议选择 “PET + 铝箔 + PE” 结构，铝箔厚度≥9μm 以强化阻隔，同时在 PE 层添加抗静电剂（表面电阻≤10¹¹Ω），避免静电吸附灰尘或击穿元件。
• 食品 / 医药原料：需符合安全标准与保鲜需求。优先选择食品级认证（如 FDA、GB 4806）的膜材，结构可采用 “PET + 铝箔 + EVOH（乙烯 - 乙烯醇共聚物）+PE”，EVOH 能进一步提升氧气阻隔性，延长货物保质期，且需确保复合胶黏剂为无溶剂型，避免迁移污染。
• 化工原料 / 金属部件：重点是耐化学腐蚀与防锈蚀。选择 “PA + 铝箔 + PE” 结构，PA 层可抵御多数酸碱溶液的渗透，铝箔隔绝氧气与水分，避免金属部件生锈；若货物含油性物质，需额外确认 PE 层的耐油性（浸泡 24 小时无溶胀）。
• 大件机械 / 家具：需兼顾防护与成本。可选择 “BOPP（双向拉伸聚丙烯）+ 铝箔 + PE” 结构，BOPP 基材刚性好，能减少包装褶皱，且成本低于 PET，适合重量≥500kg 的大件货物，同时需确保膜材宽度与托盘尺寸匹配（建议比托盘边长宽 10-15cm），避免拼接导致密封漏洞。

三、规避常见误区：平衡性能与成本

选择时易陷入 “唯厚度论”“唯低价论” 的误区，需注意以下两点：

1. 不盲目追求 “厚膜”：膜材厚度与性能并非线性正相关，例如 12μm 铝箔的阻隔性仅比 9μm 高 15%，但成本增加 30%，普通货物选择 6-9μm 铝箔即可满足需求。
2. 不忽视 “隐性成本”：低价膜材可能存在复合牢度差（易分层）、热封不稳定（易泄漏）等问题，会导致货物受潮、氧化，反而增加返工与赔偿成本。建议选择有第三方检测报告（如 SGS、CTI）的品牌，确保性能达标。

总之，托盘 / 木箱真空铝箔膜复合材料的选择，是 “性能适配场景、成本支撑需求” 的综合决策。需从阻隔、力学、耐温、热封四大核心性能出发，结合货物类型与物流环境，才能选出 “性价比最优” 的方案，真正发挥其 “防护屏障” 的作用。
