工业总线的线缆屏蔽技术：破解复杂电磁干扰难题

20世纪90年代以来，工业自动化技术迎来爆发式发展，各类工业总线应运而生。作为控制系统信息传输的核心载体，它们肩负着数据交互、设备联动及决策支撑的重任，在工业场景中的应用日益广泛。

然而，工厂环境中充斥着电机、变频器、高频设备等产生的电磁干扰，这些干扰可能导致信号畸变、传输中断甚至系统瘫痪，直接影响生产效率与安全。如何通过屏蔽技术抵御电磁干扰，成为工业总线稳定运行的关键。本文将聚焦主流工业总线的屏蔽技术，解析其应对复杂电磁环境的核心逻辑，并探讨高性能屏蔽材料在该领域的应用价值。

工业总线的分类与屏蔽技术前提

国际标准 IEC 61158-2 定义了现场总线物理层性能规范，涵盖10种主流总线类型，其应用领域各有侧重：

型号	名称	应用领域
Type 1	Foundation Fieldbus H1&World FIP 部分技术	过程自动化，支持总线供电和本质安全
Type 2	ControlNet & Ethernet/IP	ControlNet 适用于确定性控制，EtherNet/IP 基于标准以太网
Type 3	PROFIBUS	广泛应用于制造业和流程工业
Type 4	P-NET	主要用于农业、食品和轻工业
Type 5	FF HSE, High Speed Ethernet	基于高速以太网（100 Mbps），适用于控制层通信
Type 6	SwiftNet	主要用于航空航天领域
Type 7	WorldFIP	适用于过程控制，与 FF H1 有兼容性
Type 8	INTERBUS	适用于高速 I/O 通信
Type 9	FF H1	专用于低速过程控制（31.25 kbps）
Type 10	PROFINET	工业以太网标准，支持实时通信（RT/IRT）

电磁干扰的“频率陷阱”：单一屏蔽的局限性

在国内工业场景中，线缆常采用铜丝编织屏蔽应对低频干扰，部分标准规定编织密度需达80%，因此不少厂商认为“高编织密度即可保证通信质量”。但事实果真如此？

图1：不同频率段的屏蔽效能（选自《线缆的屏蔽》）

《线缆的屏蔽》一书通过实验揭示了关键规律：铜丝编织屏蔽的效能与干扰频率密切相关（见图1）。当频率低于1MHz时，编织屏蔽能稳定抵抗干扰；但频率超过1MHz后，其转移阻抗急剧上升，屏蔽效能骤降，信号易出现畸变、终端无法接收或传输距离缩短等问题。

图2：显微镜下的编织与间隙孔径

核心原因在于编织结构的物理特性：无论编织密度多高，网状结构必然存在间隙。低频干扰波长较长，难以穿透间隙；而高频干扰波长极短（如10MHz电磁波波长仅30米，100MHz波长仅3米），可轻易透过编织缝隙与信号耦合，导致屏蔽失效。

这一痛点，恰好需要高性能的铝箔屏蔽材料来弥补。无缝封闭结构的铝箔，能够从根源上解决编织屏蔽在高频段的性能短板，成为工业总线屏蔽方案的关键配套材料。

主流工业总线的屏蔽技术方案

基于不同总线的工作频率、传输特性及应用场景，屏蔽技术需针对性设计。以下聚焦应用较广的PROFIBUS-DP、PROFIBUS-PA及PROFINET三类总线，阐述适配的屏蔽方案。

01 PROFIBUS-DP：高频场景下的双层屏蔽防护

PROFIBUS-DP主要用于制造业与流程工业的分布式设备通信，传输速率为9.6 kbps~12 Mbps，工作频率覆盖低频至高频（部分场景达25MHz），对信号高保真要求极高。

屏蔽方案：采用“铝箔 + 镀锡铜丝编织”的双层结构。

• 铝箔为无缝封闭结构，可完全阻挡高频干扰，弥补编织屏蔽的间隙缺陷；

• 镀锡铜丝编织则负责低频共模干扰防护，且镀锡层提升了导电性与耐腐蚀性，确保干扰电流快速接地，避免能量积聚产生热效应。

该结构被纳入EN 50288-7标准，经实验验证可在复杂工业环境中稳定运行。

02 PROFIBUS-PA：低频场景的灵活屏蔽设计

PROFIBUS-PA多用于流程工业，传输速率固定为31.25 kbps（低频），支持总线供电与本质安全，连接压力、温度等智能仪表，系统可靠性直接关系生产安全。

基础屏蔽方案：铝箔+镀锡引流线的屏蔽结构。

• 一般场景（无强电混合敷设）：采用“铝箔 + 引流线”结构，铝箔高效阻挡低频干扰，引流线将感应电流导入接地，避免干扰累积；

• 强干扰场景：升级为“铝箔 + 镀锡铜丝编织”双层屏蔽，强化对高频杂波（如变频器泄漏信号）的抵御能力。

特殊考量：流程工业常涉及油污、高温、机械磨损等环境，屏蔽层需兼顾化学稳定性与机械强度。采用聚酯薄膜复合工艺的铝箔材料，在高振动场景中不易断裂，可适应恶劣工业环境的长期使用需求。

03 PROFINET：高频高速下的分层屏蔽体系

PROFINET作为工业以太网标准，传输速率达100Mbps（Cat5e）至1000Mbps（Cat6A），广泛连接控制器、摄像机、服务器等设备，高频特性使其易受串扰与外部干扰影响。

屏蔽方案：

• PROFINET Cat5e（100Mbps）：采用“总屏蔽（铝箔 + 镀锡铜丝编织）”，4芯星绞线共用一层屏蔽，兼顾高频干扰防护与成本控制；

• PROFINET Cat6A（1000Mbps）：采用“分屏 + 总屏”双层体系 —— 每对芯线单独包裹铝箔（分屏），利用铝箔的物理隔离特性阻断线对间的串扰；整体再覆盖“铝箔 + 镀锡铜丝编织”（总屏），形成内外双重防护，抵御外部高频干扰。

核心逻辑：高频信号传输时，线对间的电磁耦合（串扰）影响显著。Cat6A的分屏设计通过物理隔离减少内部干扰，总屏则解决外部电磁侵袭，铝箔凭借高屏蔽效能与优异的复合工艺，成为分层屏蔽体系的理想材料，确保高速数据无丢包。

高性能屏蔽铝箔产品选型与应用实践

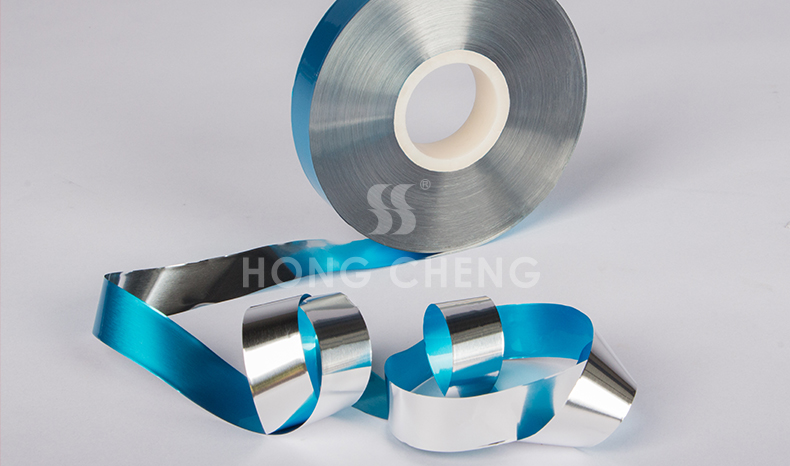

在工业总线屏蔽方案中，铝箔材料的性能直接决定屏蔽效果上限。杭州鸿成科技有限公司深耕铝箔材料领域多年，针对工业总线场景研发的专用屏蔽铝箔，凭借多项技术优势成为行业优选：

1. 宽频高效屏蔽：产品采用高纯度铝箔基材，经精密复合工艺处理，屏蔽范围覆盖100KHz-3GHz，可同时满足低频与高频场景的干扰防护需求，完美适配PROFIBUS-DP、PROFINET等多类型总线。

2. 耐候耐用特性：通过聚酯薄膜复合工艺，赋予材料优异的耐腐蚀性、耐磨损性与柔韧性，可耐受工业场景中的油污、高温、振动等恶劣条件，使用寿命远超普通铝箔材料。

3. 定制化适配能力：可根据不同工业总线的屏蔽结构需求，提供单面铝箔、双面铝箔、热熔铝箔等多品类产品，支持与编织层、引流线的灵活组合，满足EN 50288-7等国际标准的应用要求。

目前，杭州鸿成科技的屏蔽铝箔产品已广泛应用于汽车制造、化工流程、智能工厂等领域的工业总线系统，帮助客户有效解决电磁干扰问题，保障生产系统稳定运行。

三类总线的关键特性与屏蔽适配逻辑

总线类型	工作频率	核心干扰类型	屏蔽方案核心	铝箔材料核心价值
PROFIBUS-DP	低频至25MHz高频	高频电磁辐射、低频共模干扰	铝箔+编织双层防护	无缝屏蔽高频干扰，弥补编织间隙缺陷
PROFIBUS-PA	31.25kbps低频	低频传导干扰、局部高频杂波	铝箔+引流线/双层屏蔽	耐腐柔韧，适配恶劣工业环境
PROFINET Cat6A	千兆级高频	线对串扰、外部高频干扰	分屏+总屏分层防护	高均匀性，保障隔离与屏蔽双重效果

结语

工业总线的屏蔽技术并非“越厚越好”，而是需遵循“频率匹配、场景适配”原则：

• 低频场景（如PROFIBUS-PA）：优先解决传导干扰，侧重屏蔽层的接地效率；

• 高频场景（如PROFIBUS-DP、PROFINET）：需兼顾无缝屏蔽（铝箔）与导电接地（编织），高频高速场景还需增加分层隔离（如PROFINET Cat6A的分屏）。

面对复杂工业环境，需结合总线特性、干扰源类型及环境参数定制方案。高性能屏蔽铝箔作为工业总线抗干扰的核心材料，其技术升级将持续推动工业自动化系统的稳定性提升。杭州鸿成科技将继续以技术创新为驱动，为工业总线领域提供更优质的屏蔽材料解决方案，助力行业高质量发展。
