铝箔复合材料屏蔽层在EMC工程中的选型与施工规范

电磁兼容（EMC）工程的核心，本质上是一个屏蔽问题。无论目标是防止电缆线束的辐射发射干扰邻近系统，还是保护信号电缆免受外部电磁干扰（EMI）源的影响，电缆结构中的屏蔽层都是首要的工程控制手段。铝箔复合材料——以铝箔与聚酯薄膜、无纺布或导电织物的各类复合结构为主——是数据电缆、仪表电缆和控制电缆在数千赫兹至数吉赫兹频率范围内的主导屏蔽介质。

对于规定屏蔽复合材料的电缆厂和负责电缆选型与安装的EMC工程师而言，屏蔽层的性能不仅取决于屏蔽材料本身，还取决于材料规格、施工规范与端接方式三者之间的相互作用。本文围绕这三个维度展开系统阐述。

铝箔屏蔽的物理机制：规格书告诉你什么，又没告诉你什么

电缆屏蔽层的标准性能指标是屏蔽效能（SE），以分贝（dB）表示，即入射电磁场与透过屏蔽层传输的电磁场之比。经过正确端接的铝箔屏蔽电缆，在较宽频率范围内可实现60至90 dB的屏蔽效能，足以满足绝大多数工业和商业EMC需求。

关键词在于"正确端接"。铝箔复合屏蔽材料只有在漏泄电流线（裸铜或镀锡铜导线，沿电缆全长与铝箔紧密接触）正确接地的条件下，才能实现额定屏蔽效能——差分信号应用中双端低阻抗接地（抑制共模噪声），单端信号应用中单端定向接地（屏蔽导流）。铝箔屏蔽层本身的屏蔽效能指标意义有限，若漏泄电流线端接引入阻抗不连续、形成地环路，或未能与屏蔽层保持稳定电气接触，则屏蔽效果将大打折扣。

这一区别对选材具有重要意义：屏蔽复合材料的规格制定，不仅要考量铝层的体积电气性能（表面电阻、箔厚），还需考察漏泄电流线与铝箔表面接触的机械和电气特性、该接触在弯曲和温度循环下的长期稳定性，以及电缆装配工艺中的端接便捷性。

铝箔复合结构：主要类型与权衡比较

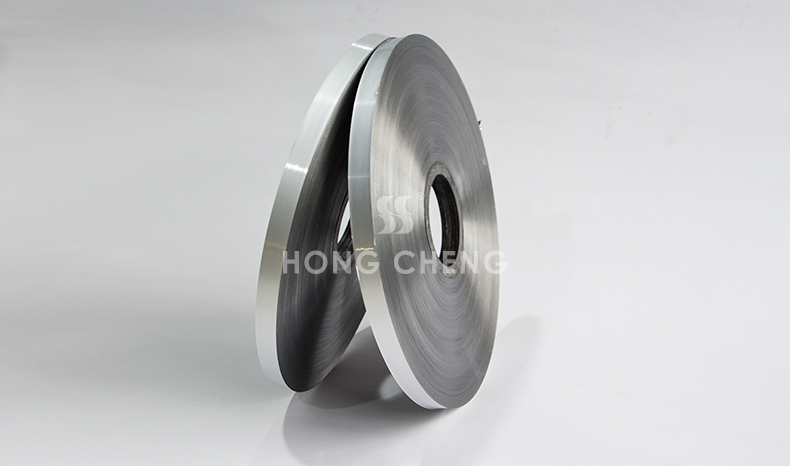

数据电缆与仪表电缆中应用最广泛的屏蔽复合材料是铝箔聚酯（铝箔-Mylar）复合带：铝箔层（通常6至12微米厚）与双向拉伸聚酯薄膜（PET或Mylar，通常12至25微米厚）复合而成。PET背衬为薄铝层提供机械支撑，防止电缆弯曲和挠曲过程中铝箔开裂或碎裂，并使复合带能够在电缆绞合和挤出生产线上稳定加工而不被撕裂。

铝箔聚酯复合带在电缆结构中有两种朝向配置：铝箔面朝内（朝向绝缘线芯）或铝箔面朝外（朝向护套）。铝箔面朝内的配置可提供更好的铝箔与漏泄电流线电气接触，降低屏蔽端接点的接触电阻。铝箔面朝外的配置则用于某些护套材料迁移防护有特定要求的结构。

对于机械可靠性要求更高的应用——机床环境、拖链系统或机器人臂线束中频繁弯曲的电缆——铝箔无纺布复合带（铝箔与纤维状无纺布基材复合）可提供更优的抗撕裂性能和抗周期弯曲铝箔开裂能力。与聚酯薄膜的单向抗撕裂性不同，无纺布基材提供各向同性的机械增强，在高柔性应用中是优先选择，可避免铝箔聚酯复合带在铝箔层中逐渐产生微裂纹的问题。

对于极高频应用——工作频率超过1 GHz的电缆、高密度PCB组件板级屏蔽、连接器屏蔽壳体——导电织物复合材料（镀铝或铜镍涂层的金属化织物与载体层复合）提供了铝箔聚酯和铝箔无纺布无法以同等重量和厚度实现的高表面导电率、柔性与悬垂性组合。这类材料主要用于设备级EMC屏蔽机壳和密封垫应用，而非电缆结构。

铝箔厚度与表面电阻：真正有意义的规格参数

电缆屏蔽复合带中的铝箔层通常厚度在6至20微米之间。铝箔厚度与屏蔽性能之间的关系并非在所有频率下均呈线性：

在低频段（约1 MHz以下），屏蔽效能主要由接地质量和屏蔽层开孔状况决定，而非铝箔厚度。若端接方法相同，6微米铝箔与20微米铝箔的低频屏蔽性能基本一致。

在高频段（约10 MHz以上），集肤效应使有效参数变为铝箔层的表面导电率——即与电磁场接触的铝箔表面的表面电阻。在100 MHz及以上频率，铝的集肤深度约为13微米，因此超过15至20微米的铝箔层不会进一步提升屏蔽效能。对于高频屏蔽性能，铝箔表面质量（表面氧化层厚度、轧制和复合加工中引入的针孔缺陷）比将厚度增加到9至12微米以上更为关键。

表面电阻，通常以毫欧/平方（mΩ/sq）报告，是对高频屏蔽最直接有意义的规格参数。通用数据电缆用屏蔽复合带的表面电阻应低于100 mΩ/sq；对于性能要求严格的仪表电缆和高频数据电缆，优先选用表面电阻低于30至50 mΩ/sq的产品。

漏泄电流线相容性与接触电阻

铝箔屏蔽电缆中的漏泄电流线，通常为裸铜或镀锡铜绞线，截面从24 AWG至18 AWG不等，取决于所需载流量和电缆结构。漏泄电流线必须在电缆全长范围内与铝箔保持稳定电气接触——在绞合节距中、在反复弯曲和挠曲过程中，以及在端接点处。

一个关键且有时被忽视的相容性问题是铝与铜之间的电偶腐蚀电位差。在潮湿条件下，铝铜接触可能驱动铝箔表面电化学氧化，导致接触电阻随时间升高。电缆厂可通过选用铝箔表面涂覆导电碳涂层的复合带来缓解这一问题——在铝层上施涂薄层导电碳，阻止铝铜直接接触，同时保持导电性。这一结构可显著延长高湿度和户外电缆应用中漏泄电流线接触电阻的长期稳定性。

对于接触电阻长期稳定性至关重要的应用——过程工厂仪表电缆、户外控制电缆、船舶和海洋平台信号电缆——规定采用带导电碳涂层铝箔复合带是技术上正确的选择，即便材料成本略有增加。

电缆屏蔽与EMC系统设计：铝箔屏蔽的定位

电缆中的铝箔屏蔽是EMC系统设计的组成部分之一。电缆屏蔽层衰减电缆与环境之间的电磁耦合，但系统整体EMC性能取决于电缆屏蔽层如何与所连接设备的接地与等电位联结架构相结合。

归因于电缆屏蔽的常见EMC失效，通常并非铝箔复合材料本身屏蔽效能不足所致，而是由以下原因造成：连接器后壳处屏蔽端接电阻过高（通常由压接不良、触点氧化或连接器选型不当引起）；电缆屏蔽在不同电位的机箱地双端接地形成地环路，产生共模噪声；在接头、连接器或管线入口处存在屏蔽不连续，在屏蔽包覆体中形成开孔。

对于规定铝箔复合电缆屏蔽的EMC工程师，规格制定应涵盖：屏蔽复合带的材料规格（铝箔厚度、基材、表面电阻、漏泄电流线相容性），以及电缆组件中的端接与联结规范。

铝箔屏蔽复合带质量控制要点

电缆厂对铝箔屏蔽复合带进行来料资格认证和周期性生产质量审核时，应评估以下参数：

表面电阻测试（四探针法，参照ASTM B193或同等标准），验证铝箔层导电性，检测可能升高表面电阻的针孔缺陷或氧化。铝箔与背衬层间剥离强度（参照ASTM D903或同等标准），确保复合结构在电缆绞合和弯曲机械应力下的层间完整性。芯轴弯曲铝箔开裂指数（按应用挠曲要求定制测试），验证目标电缆应用的机械耐久性。尺寸一致性——宽度公差、卷绕张力、内芯直径——确保在电缆生产设备上的加工适机性。胶粘剂渗出测试，确认复合层使用的胶粘剂不向铝箔接触面迁移，避免升高与漏泄电流线的接触电阻。

2026年市场动态

2026年，若干行业动态正在影响铝箔复合屏蔽材料市场。

工业以太网和现场总线自动化系统（EtherCAT、PROFINET、EtherNet/IP）的持续扩张，推动对高规格屏蔽数据电缆的需求增长，这类电缆需在电气噪声强烈的工业环境中保持信号完整性，要求屏蔽复合带具有稳定一致的低表面电阻和可靠的漏泄电流线接触性能。

工业电机和变频器向更高电压驱动系统的过渡，加剧了电缆桥架中的共模噪声，对敷设在动力电缆附近的仪表和信号电缆的屏蔽效能和接地质量提出更高要求。

建筑和轨道交通应用中无卤电缆结构需求的增长，推动对能与无卤护套材料相容的铝箔屏蔽复合带的关注。无卤护套材料的粘接和加工特性与PVC护套电缆存在差异，对复合带的加工适机性有特定要求。

选型总结

铝箔复合材料屏蔽层的选型，应以准确理解应用场景为前提：明确工作频率范围与屏蔽效能目标、电缆弯曲和挠曲要求、安装环境的湿度和化学暴露条件，以及端接和接地架构约束。在此基础上，从铝箔厚度与表面电阻、背衬材料类型、漏泄电流线接触相容性和配套端接方案四个维度进行系统选型，才能实现全服役周期内的屏蔽性能可靠性，并将因安装规范不当导致EMC失效的风险降至最低。

---

鸿成科技专业供应电缆及EMC应用用铝箔复合屏蔽材料，涵盖铝箔聚酯复合带、铝箔无纺布复合带及带导电碳涂层的增强接触稳定性型号。支持定制宽度、铝箔厚度和背衬规格。提供技术数据表和资格认证样品。

参考标准：ASTM B193、ASTM D903、IEC 62153-4（EMC电缆屏蔽测量）、EN 50289（电缆测量方法）、GB/T 7143（铝箔及铝合金箔）。
