铝箔复合材料在HVAC系统中的防火阻燃规范与施工验收要点

对于暖通工程师和机电施工承包商而言，风管及风管保温系统中使用的铝箔复合材料，所受约束远不止热工性能指标。防火等级合规性、烟气指数限制、施工验收标准，以及铝箔贴面保温产品与空调系统压力性能之间的相互关系，才是实际项目材料选型和施工质量控制的核心关切。

本文系统梳理铝箔复合材料在HVAC应用中的防火合规要求，说明这些要求如何转化为产品规格，并对施工验收标准中频繁引发争议的关键节点提供操作指导。

为什么防火等级在风管规格选型中比热工性能更重要

当暖通承包商和工程师选定风管保温系统时，导热系数和热阻值（R值）往往主导初期选型讨论。这可以理解——节能标准和建筑能效规范已使热工性能成为首要设计参数。然而，对于安装在有人员使用建筑内的风管系统，尤其是在吊顶静压箱、机房和竖向管井中，保温贴面和外护材料的防火与烟气性能具有同等甚至更高的法规优先级。

在中国，现行强制标准体系要求风管绝热材料满足《建筑材料及制品燃烧性能分级》（GB 8624）的相关要求，并符合《通风与空调工程施工质量验收规范》（GB 50243）中对绝热材料防火等级的规定。用于民用建筑通风空调工程的风管保温材料，一般要求燃烧性能不低于B1级（难燃）；用于人员密集场所、高层建筑和地下建筑的风管系统，往往要求使用A级不燃材料或B1级难燃材料，并对烟气毒性和烟密度有额外限制。

以美国市场为参照：NFPA 90A（空调通风系统安装标准）要求风管保温材料按ASTM E84测试（"斯坦纳隧道测试"）达到火焰蔓延指数（FSI）不超过25、烟气产生指数（SDI）不超过50的要求，这一限值同样被国际机械规范（IMC）引用。中国出口型产品和外资项目采购中，这一双重合规要求（国内GB标准+出口目标国标准）是铝箔复合材料供应商需重点关注的选型条件。

ASTM E84测试方法与铝箔复合产品的适用性

ASTM E84通过将20英尺长、20英寸宽的标准试件在水平隧道炉中暴露于规定火焰源10分钟，测量火焰蔓延和烟气产生量，结果以相对指数（以无机增强水泥板为0、红橡木地板为100的参照）表示。

对于铝箔复合材料，ASTM E84测试结果主要受结构中有机物含量驱动。铝箔-牛皮纸（foil-kraft）贴面材料的FSI通常在5至15之间，牛皮纸层的可燃性使SDI合规成为限制因素。铝箔-网格-牛皮纸（FSK，foil-scrim-kraft）复合材料——最常用的HVAC风管保温贴面——将铝箔与增强网格和牛皮纸背衬复合，经过适当配方设计后，典型ASTM E84等级可达FSI 5至10、SDI 5至50，满足NFPA 90A要求。

值得注意的是，ASTM E84测试结果具有试件特异性和组合特异性。所测配置——铝箔层朝向、胶粘剂类型、基材——必须与实际安装配置一致，认证才适用。铝箔面朝上测试的材料在铝箔面朝下安装时可能产生不同的FSI/SDI结果。确认产品认证报告所覆盖的安装朝向，是采购核验中不应忽略的细节。

产品结构与防火性能：规格选型的关键

HVAC市场中，铝箔复合材料作为保温贴面和风管包裹材料，主要有以下几种结构，各自具有不同的防火性能特点：

**铝箔-网格-牛皮纸复合（FSK）**是软管风管和风管板产品的基础贴面材料。铝箔层（通常7至9微米）提供蒸汽隔离功能；增强网格（通常玻璃纤维或聚酯，4×4至9×9目）提供抗撕裂强度；牛皮纸背衬提供印刷适用性和粘合面。采用适当胶粘剂配方的FSK复合材料满足NFPA 90A合规要求，是商业HVAC系统安装量最大的贴面材料。

**铝箔聚酯复合（foil-PET）**无纸面贴面材料，较FSK提供更好的耐湿性，适用于高湿度环境的风管保温——餐厨排烟系统、潮湿气候风管、冷库保温风管等冷凝风险高的应用场景。去除可燃纸层可降低烟气产生潜力。

增强铝箔复合（RAF），多层铝箔与增强网格复合，用于高压风管包裹和需要抗穿刺蒸汽隔离膜的场合。由于有机物含量极低，这类结构具有优异的ASTM E84性能。

对于高温区域的风管应用——排烟风管、设备机房连接、靠近热源的风管——含有膨胀型涂层或矿棉组分的防火级铝箔复合材料可满足防火风管组件要求。这类材料受热膨胀，封堵风管贯穿孔，限制火焰和烟气扩散，满足UL 181或同等标准的防火风管组件要求。

UL 181认证体系与风管系统合规要求

除材料级防火等级外，HVAC风管系统及风管构件——包括软管风管总成、风管连接器和风管保温包裹系统——还受到UL 181（工厂制造风管及风管连接件标准）及其相关标准（UL 181A用于压敏胶带，UL 181B用于热激活胶带，均用于风管密封）的约束。

UL 181认证要求不仅覆盖防火性能，还涵盖压力密封性、空气泄漏量和运行条件下的耐久性。对于铝箔贴面风管产品，相关要求包括：密封胶带相容性（铝箔贴面必须与认证密封胶带牢固粘合，无分层或密封失效）；纵向拉拔强度；以及循环压力荷载下的长期性能。

暖通规格制定者应要求所有铝箔贴面软管风管和风管保温产品持有有效的UL 181或UL 181A/181B认证证书，并由制造商通过定期测试和工厂审核维持证书有效性。当制造商更换材料供应商、修改胶粘剂配方或在未重新测试的情况下更改铝箔厚度时，认证可能失效。对于需要合规文件存档的项目，务必索取有效期内的认证证书原件，而不仅凭包装上的认证标识判断。

施工验收：项目最常见的不合格节点

即便选用了规格正确、认证齐全的铝箔风管材料，若施工工艺不符合SMACNA标准（美国金属板材与空调承包商全国协会）、NFPA 90A或项目规格书的要求，仍会在施工验收中出现问题。机电验收中最常见的铝箔复合材料相关施工缺陷包括：

风管接缝密封不足：NFPA 90A要求所有纵向和横向风管接缝采用认证胶带或密封膏密封。对于铝箔贴面风管板和软管风管，必须使用适合基材的UL 181A或UL 181B认证胶带（铝箔面用压敏胶带，有规定时用热激活胶带）。仅符合ASTM D1000但无UL 181认证的风管胶带，在大多数地区的HVAC风管密封应用中不被接受。

铝箔贴面损伤：铝箔贴面的切割、撕裂和穿刺破坏蒸汽隔离功能，并使ASTM E84认证失效。损伤的贴面区域必须在验收前用认证铝箔胶带修复；所有可视风管段的外观检查应纳入竣工调试前的检查程序。

软管风管安装不规范：弛垂过大（按SMACNA指南，每延米弛垂不应超过12mm）、扭折或弯曲半径超过制造商规定最小弯曲半径的软管风管，会降低气流量，并可能导致内层风管衬里与外护套分离，在铝箔蒸汽隔离层中形成间隙，增加漏风量。软管风管支吊间距不应超过1.2米（参照SMACNA），并应充分伸展，避免压缩，以达到额定风量。

蒸汽隔离连续性：在制冷空调系统的保温风管中，铝箔贴面作为蒸汽阻隔层，防止保温层内部结露。铝箔贴面在管件、吊托架和检修口处的间断，允许湿气渗入，降低保温性能，并可能引发霉菌生长。所有铝箔贴面保温层的贯穿点和收头处，应在系统启动前密封粘贴完毕。

采购与质量核验

对于采购铝箔贴面风管材料的暖通承包商和业主，以下核验步骤应成为需要合规文件存档项目的标准做法：

索取认证实验室（UL、Intertek、FM Global或同等机构）出具的有效ASTM E84测试报告，确认所测具体产品和安装配置的FSI≤25、SDI≤50，符合NFPA 90A要求。索取在有效期内的UL 181认证证书，证书型号应与供货产品完全一致。验证到货材料标识（铝箔厚度、网格数、胶粘剂类型）与测试报告一致。对于大型项目，考虑对铝箔贴面完整性（目测针孔和分层）和密封胶带与铝箔表面粘合强度进行到货质量验证抽检。

2026年市场动态

2026年，若干行业趋势正在影响HVAC铝箔复合材料市场。

高效暖通空调系统的扩张——尤其是变冷媒流量（VRF）系统和专用新风系统（DOAS）——推动对混合气候应用中蒸汽隔离性能更优的风管保温产品需求增长。主要市场的节能规范收紧，将风管漏风率要求进一步降低，提升了认证合规胶带和密封膏体系的重要性。建筑信息模型（BIM）和数字化调试工具的普及，正在推动材料可追溯文档需求——将已安装产品与合规认证挂钩，对维持严格认证管理程序的制造商形成竞争壁垒。

国内市场方面，公共建筑节能改造和绿色建筑评价体系（如LEED、绿色建筑评价标准）的深化推广，促进高性能铝箔保温材料在商业和公共项目中的标准化使用。与此同时，消防主管部门对建筑内风管材料防火性能的检查力度持续加强，使铝箔复合材料的阻燃合规文件成为项目竣工验收的常规要件。

总结

铝箔复合材料在HVAC风管系统中的选型，不能仅以热工性能为决策依据。防火阻燃合规（GB 8624 B1级或A级；ASTM E84 FSI≤25、SDI≤50）、系统级认证（UL 181/181A/181B）、施工验收标准（漏风量、蒸汽隔离连续性、贴面完整性）三个维度缺一不可。在项目采购中主动索取认证文件、在施工过程中严格执行SMACNA验收标准，是避免竣工验收返工和运行后能效劣化的最有效路径。

---

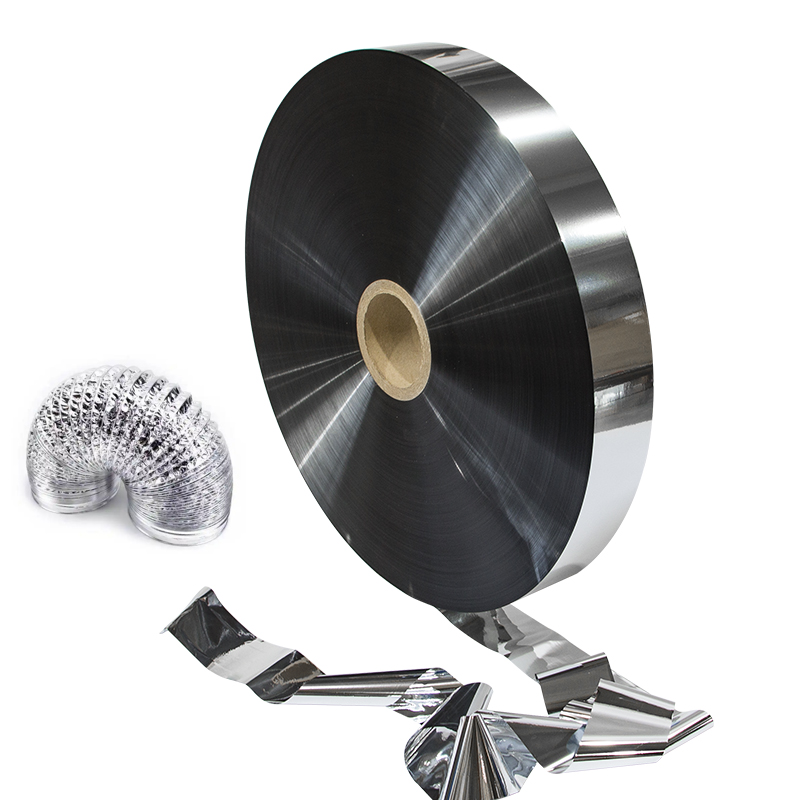

鸿成科技专业供应HVAC风管保温应用铝箔复合贴面材料，涵盖铝箔-网格-牛皮纸复合（FSK）、铝箔聚酯复合（foil-PET）和增强铝箔复合（RAF）结构。可提供ASTM E84测试文件。支持OEM风管产品制造商定制宽度、铝箔厚度、网格规格和胶粘剂配方。提供技术数据表和合规文件。

参考标准：GB 8624（建筑材料及制品燃烧性能分级）、GB 50243（通风与空调工程施工质量验收规范）、NFPA 90A、ASTM E84、UL 181、UL 181A、UL 181B、SMACNA HVAC风管施工标准。
