工业机器人线束屏蔽升级：铝箔麦拉带的选材逻辑与关键参数解析

随着工业机器人在汽车焊接、电子装配、物流分拣等场景的快速渗透，机器人关节与本体内部的线束密度持续提升。多轴机器人的伺服电机驱动线、编码器信号线、传感器总线在狭小空间内高密度并行走线，电磁干扰（EMI）已成为影响机器人重复定位精度和通信稳定性的重要因素之一。2026年，随着协作机器人（Cobot）和人形机器人赛道的升温，整机厂商和线束配套供应商对屏蔽材料的采购需求显著增加，铝箔麦拉带（AL/PET复合屏蔽带）正在成为这一赛道的重要原材料之一。

一、机器人线束的电磁干扰挑战

工业机器人内部的线束工作环境远比普通工控设备苛刻。以六轴工业机器人为例，其关节处的线束需要反复弯折，运动频率可达数百万次；本体内部的驱动电流在数十安培量级，PWM调制频率通常在2～20kHz范围内，会向周边信号线辐射宽频干扰；同时，伺服编码器的反馈信号精度要求极高，一旦受到干扰，机器人将出现抖动、定位偏差甚至急停保护。

在协作机器人和人形机器人中，情况更为复杂。这类机器人集成了更多传感器（力矩传感器、视觉传感器、触觉传感器），数据总线类型多样（CAN、EtherCAT、RS-485），线束与电源线的间距极小，抗干扰要求更严。

铝箔麦拉带在这一场景中的应用逻辑很清晰：通过在线束外层螺旋绕包一层AL/PET复合薄膜，形成连续的金属屏蔽层，将外部辐射干扰反射或吸收，同时阻止线束内部的辐射泄漏，兼顾EMI防护与线束整洁度。

二、铝箔麦拉带的结构与核心参数

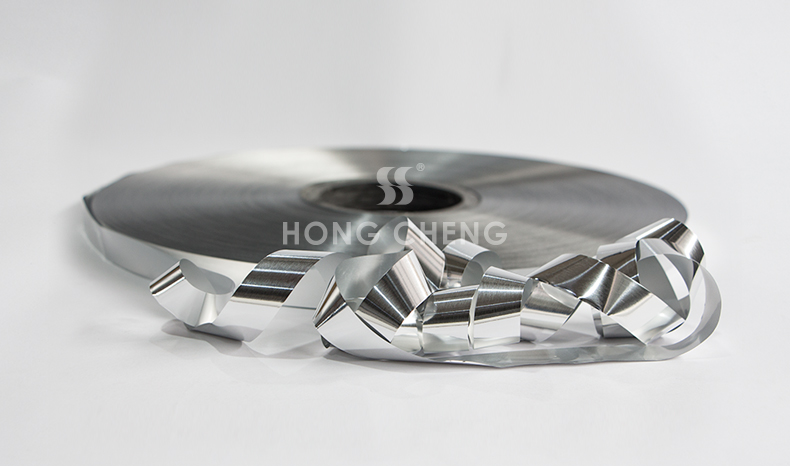

铝箔麦拉带的标准结构为：铝箔层（Al）+ 聚酯薄膜层（PET）双层复合，少数规格在PET外侧再复合一层薄PE或导电胶层。AL/PET结构兼顾了铝箔的导电导热特性与PET薄膜的力学支撑和绝缘性能，是目前线缆和线束屏蔽领域使用最广泛的复合结构。

机器人线束对AL/PET屏蔽带有以下关键参数要求：

1. 铝箔厚度 机器人线束常用铝箔厚度在6～9微米（μm）之间。铝箔越厚，屏蔽效能（SE）越高，但材料刚性增加，对弯折寿命有负面影响。对于需要高频弯折的关节部位，通常选择6μm+12μm PET的复合结构，在保证屏蔽效能的同时维持较好的柔韧性。

2. 复合牢度（剥离强度） 复合牢度是衡量铝箔与PET薄膜结合质量的核心指标，直接影响屏蔽带在弯折和热循环过程中的耐久性。机器人线束行业通常要求AL/PET复合牢度≥1.2 N/15mm（干式复合工艺）。若复合牢度不足，铝箔层在弯折后容易与PET层分离，导致屏蔽效能下降。

3. 表面电阻 屏蔽带的铝箔面表面电阻决定了其接地导通性能。低表面电阻（≤0.03Ω/sq）有利于与屏蔽层接地端子形成有效连接，提升整体屏蔽效能。对于要求更高的场景，可选配带导电胶层的规格，进一步降低接触电阻。

4. 分切精度 机器人线束绕包工序通常在自动化绕包机上完成，对屏蔽带的分切宽度公差要求较高（±0.1mm级）。宽度偏差过大会导致绕包后搭接率不稳定，影响屏蔽连续性。

5. 针孔率 铝箔生产过程中不可避免地存在微小针孔，针孔率过高将在高频段形成屏蔽漏点。机器人线束用铝箔通常要求针孔率在3个/m²以内（9μm箔）。

三、AL/PET vs AL/PE：如何选择？

在工业线束屏蔽领域，AL/PET与AL/PE是两种主流结构，采购时常会面临选择：

对比维度	AL/PET	AL/PE
力学强度	高（PET拉伸强度约170 MPa）	中（PE拉伸强度约20 MPa）
柔韧性	中等	较好
使用温度上限	约125℃	约80℃
焊接/热封性	差	好
主要应用	信号线屏蔽、高温区线束	低频屏蔽、柔性弯折场景

对于机器人关节线束，综合考虑弯折寿命、温度环境（伺服电机附近温升可达60～80℃）和屏蔽效能，AL/PET通常是更优选择。

四、采购关键点与供应商评估

在实际采购中，建议重点核查以下几项：

• 原箔品质：优先选用1000系或8000系电解铝箔，针孔率和表面光洁度更有保证；
• 复合工艺：干式复合（Dry Lamination）优于湿式复合，残余溶剂量更低，适合电子级应用；
• 分切能力：询问供应商最小分切宽度（通常为8mm）和宽度公差保证；
• 检测报告：要求提供RoHS合规检测报告，部分日系客户还要求REACH符合性声明；
• 定制化能力：根据线束绕包工艺需求，定制不同搭接边宽度、背胶类型或铝箔/PET厚度组合。

杭州鸿成科技有限公司长期专注铝箔复合材料制造，AL/PET屏蔽带产品覆盖6μm～12μm铝箔规格，支持宽度定制（8mm起），并可提供干式复合工艺和RoHS合规文件，适合机器人线束及其他工业电子线缆配套采购需求。
