高速数据线为什么离不开薄型AL/PET复合屏蔽膜？

随着HDMI 2.1、USB4、DisplayPort 2.1等高速接口协议在消费电子和专业设备中的全面普及，线缆内部的电磁兼容（EMC）问题正变得前所未有地复杂。当单芯/差分信号传输速率从几百MHz跃升至数GHz甚至数十GHz频段，传统绕包铜箔或宽幅铝箔胶带的方案已难以满足工程师对"屏蔽效能、柔韧性、外径控制"三者同时兼顾的需求。

在这一背景下，薄型AL/PET复合屏蔽膜成为HDMI、USB、DisplayPort等高速数据线领域的主流屏蔽原材料选择，并逐步向工业相机连接线、医疗影像传输线、航空娱乐系统数据线等细分场景扩展。

---

薄型AL/PET复合屏蔽膜的基本结构

AL/PET复合屏蔽膜，即铝箔与PET（聚酯薄膜）经干法复合或湿法复合工艺黏合而成的双层复合材料。根据结构差异，市面主流产品分为三类：

① 单面铝AL/PET（铝面+PET基膜） 铝箔厚度通常为69微米，PET基膜厚度1225微米，总厚度在18~34微米区间。铝面朝内或朝外可根据设计要求灵活选择。适用于普通USB-A、HDMI标准速率等场景。

② 双面铝AL/PET/AL（铝/PET/铝三层结构） 两面均覆铝箔，360°封闭屏蔽，阻隔效果显著提升。总厚度约30~50微米。多用于USB4、HDMI 2.1 48Gbps、DisplayPort 2.1等超高速协议线缆，或对外部干扰源特别敏感的医疗设备连接线。

③ 镀铝型（蒸镀铝/PET） 以蒸镀工艺在PET表面形成纳米级铝膜（约3560nm厚），总厚度最薄可达1216微米，重量极轻。屏蔽效能略低于压延铝箔方案，适用于对重量和弯曲半径要求极高的超细线缆或可弯折数据线。

---

高速数据线的选材痛点：不只是"屏蔽"

大多数线缆工程师在选择屏蔽材料时，首先关注的是屏蔽效能（SE值）。然而薄型AL/PET复合屏蔽膜的选型远不止于此，实际采购和设计中有四大矛盾需要权衡：

① 厚度 vs 屏蔽效能 AL/PET铝箔越厚，低频段反射损耗越高，但会导致线缆整体外径增大、柔韧性下降、弯折寿命缩短。对于HDMI 2.1等需要频繁插拔的消费级线缆，铝箔厚度通常控制在67微米，PET基膜选用1216微米，以保持最优外径与屏蔽效能的平衡。

② 搭接宽度 vs 覆盖率 高速数据线绕包工艺中，搭接宽度（overlap）是影响屏蔽连续性的关键参数。搭接率不足（低于10%）时，信号在接缝处产生泄漏，BER（误码率）显著上升。而搭接过宽则浪费材料、增加外径。薄型AL/PET复合膜的分切精度（±0.1mm以内）直接决定绕包一致性。

③ 复合牢度 vs 弯折寿命 在USB线缆这类需要经受数千次弯折测试（通常参照IEC 62368-1或各品牌内部测试规范）的应用中，铝箔与PET之间的复合剥离力至少需要达到1.0 N/15mm以上，否则反复弯折后铝层会出现龟裂脱落，屏蔽失效。

④ 表面电阻 vs 导电连接要求 部分高速数据线设计中，屏蔽层需要通过排线或铜箔搭接实现电气连通（接地屏蔽）。此时铝面的表面电阻率需控制在足够低的水平（通常≤0.05 Ω/sq），以保证接地可靠性。

---

主流规格对比表

规格类型	铝箔厚度	PET厚度	总厚	典型应用
标准单面 AL/PET	9μm	12μm	≈21μm	USB-A 2.0/3.0、HDMI 1.4
薄型单面 AL/PET	6μm	12μm	≈18μm	HDMI 2.0/2.1、USB-C
超薄单面 AL/PET	6μm	6μm	≈12μm	超细数据线、可弯折线缆
双面 AL/PET/AL	6+6μm	12μm	≈24μm	USB4、DP 2.1、专业影像线
镀铝型	蒸镀≈50nm	12μm	≈12μm	超轻量场景、柔性可折叠线缆

---

采购时如何核查关键参数？

在向原材料供应商下单前，建议线缆工厂重点核查以下五项：

1. 铝箔厚度报告：要求供应商提供每批次铝箔实测厚度（μm），偏差控制在±0.5μm以内为优。
2. 复合剥离力：参照GB/T 8808或ASTM D903进行T型剥离测试，数值≥1.0 N/15mm为合格基准。
3. 针孔率：铝箔针孔直径和数量直接影响高频段屏蔽效能，要求供应商提供针孔检测数据或样品实测报告。
4. 分切精度：对于自动绕包设备，要求分切宽度公差≤±0.1mm，端面齐整无毛刺。
5. 来料定制能力：不同线缆设计对幅宽、卷径（内径75/100mm）、复合层顺序（铝面朝内/朝外）要求不一，需确认供应商是否支持小批量定制和快速打样。

---

市场展望

根据行业机构预测，全球高速数据线市场（HDMI/USB-C/DP）在2026~2028年将持续受益于PC/显示器的HDMI 2.1/USB4升级换代潮、新能源汽车座舱娱乐系统扩容，以及AI算力中心内部互联线缆的规模扩张。上述场景均对薄型AL/PET复合屏蔽膜提出了更高的技术指标要求，也为国内铝箔复合材料供应商提供了持续的市场增量空间。

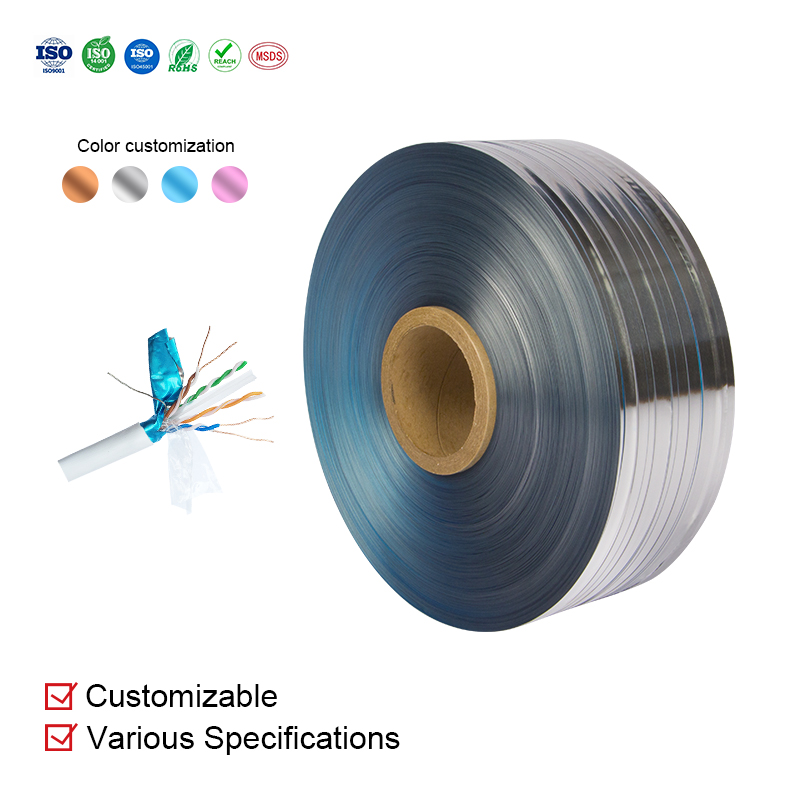

鸿成科技专注铝箔复合材料定制化生产，可提供6~12μm铝箔/PET单面、双面、蒸镀铝等多种结构，支持按客户要求定制幅宽、复合层次及卷芯规格，欢迎线缆行业采购商咨询打样。
