网线屏蔽用铝箔聚酯复合带：从Cat5e到Cat7，原材料供应商如何支撑万兆组网时代？

万兆以太网的普及正在悄然重塑整个网线产业链。随着数据中心建设提速、企业园区网络升级，Cat6A、Cat7规格网线的出货量快速攀升，对线对屏蔽材料的性能要求也随之水涨船高。作为网线屏蔽层的核心原材料，铝箔聚酯复合带（AL/PET复合带）的选型直接关系到成品线缆的串扰抑制效果与高频传输稳定性。

---

一、为什么网线需要铝箔聚酯复合带？

以太网传输本质上是高频差分信号在双绞线中传播的过程。在Cat5e、Cat6时代，频率带宽分别为100MHz和250MHz，普通非屏蔽双绞线（UTP）依靠绞合节距设计即可满足多数场景需求。然而，进入Cat6A（500MHz）与Cat7（600MHz）时代，高频信号对外部电磁干扰（EMI）和线对间串扰（ANEXT/ALIEN crosstalk）更为敏感，单纯依靠绞合已无法满足信道性能要求。

FTP（铝箔屏蔽非屏蔽线对）与STP（铝箔屏蔽独立线对）两种结构应运而生：

• FTP结构：在四对双绞线外围整体包覆一层铝箔复合带，主要防止外部EMI侵入；

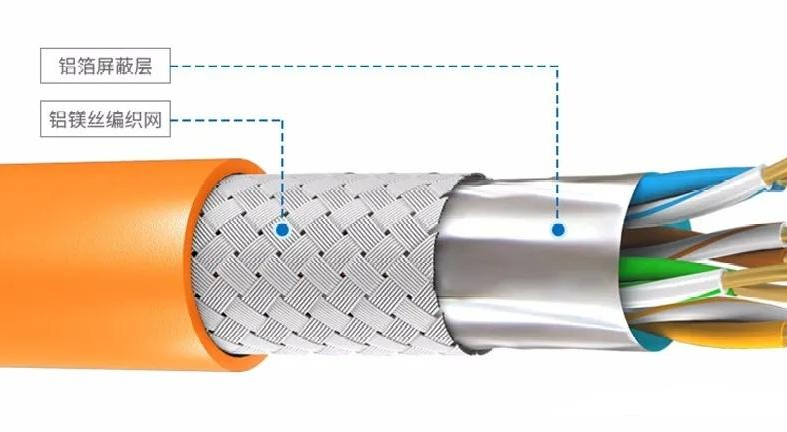

• STP结构（即SSTP/PiMF）：每对双绞线独立用铝箔复合带包覆，再在线缆外加总屏蔽，彻底隔绝线对间串扰，是Cat7/Cat7A规格的标准方案。

铝箔聚酯复合带在这两种结构中均扮演关键角色——铝箔层提供电磁屏蔽与反射，聚酯（PET）膜提供机械支撑与绝缘隔离，复合结构兼顾了屏蔽效能、柔韧性与施工适配性。

---

二、铝箔聚酯复合带的主流结构解析

当前网线行业常用的AL/PET复合带主要有以下几种结构：

1. 单面铝箔/PET（AL+PET） 铝箔与PET膜通过干式复合工艺贴合，铝箔面朝内接触线对，PET面朝外提供支撑。这是FTP结构最主流的方案，成本适中，适配Cat5e至Cat6A规格。典型规格：铝箔厚度6～9μm，PET厚度12～23μm，复合带总厚约18～32μm。

2. 双面铝箔/PET（AL+PET+AL） 两面均为铝箔，EMI屏蔽效能更高，常用于Cat7 STP线对屏蔽，在高频段（500MHz以上）的屏蔽衰减优于单面结构，但厚度与材料成本相对较高。

3. 镀铝PET复合带（VMPET/PET） 通过真空镀铝技术在PET膜表面沉积铝层，铝层厚度通常仅0.02～0.05μm，重量极轻，适合轻型FTP或对厚度有极限要求的场景，但屏蔽效能弱于实体铝箔结构，多见于低端Cat5e/Cat6产品。

关键参数对比：

参数	单面AL/PET	双面AL/PET	镀铝PET
铝箔厚度	6～9μm	6～9μm×双面	0.02～0.05μm
总厚度	18～32μm	30～50μm	12～25μm
屏蔽效能（@100MHz）	-60～-70dB	-75dB以上	-40～-55dB
适配规格	Cat5e～Cat6A	Cat6A～Cat7A	Cat5e～Cat6
柔韧性	✅ 良好	✅ 良好	✅ 优秀

---

三、Cat7/Cat7A对原材料提出哪些更高要求？

随着Cat7标准要求线对完全独立屏蔽（每对独立铝箔包覆），铝箔聚酯复合带在生产应用中面临以下挑战：

1. 分切宽度精度要求提升 STP结构中每对线的铝箔带宽度需与绕包节距、线径高度匹配。业内通常要求铝箔复合带分切公差在±0.3mm以内，部分高精度产品要求±0.1mm。分切宽度偏差过大会导致搭接宽度不均，形成屏蔽空洞，高频测试中串扰超标。

2. 复合牢度（剥离强度）稳定性 网线生产中铝箔复合带需经过高速绕包机的反复弯折，复合层剥离或起泡会导致屏蔽连续性断裂。行业要求铝箔/PET剥离强度≥1.5N/cm（优质产品≥2.0N/cm），且须在高温老化（80℃×168h）后保持80%以上。

3. 针孔率控制 铝箔生产中不可避免存在微孔缺陷，针孔率过高将直接破坏屏蔽层的连续性。用于高速网线的铝箔复合带，铝箔厚度通常选择9μm及以上以降低针孔率风险；6μm铝箔可接受在FTP外屏蔽层（非线对直接包覆）使用。

4. 表面电阻均匀性 铝箔裸面（接触层）的表面电阻直接影响屏蔽带与排流线的导通质量。高频应用要求铝箔表面电阻≤0.01Ω/□，且纵向/横向均匀性偏差不超过10%。

---

四、万兆组网驱动需求持续增长

从市场供需角度看，2026年铝箔聚酯复合带在网线领域的需求正呈现明显增长：

• 数据中心扩容：超大规模数据中心（Hyperscale DC）的建设热潮推动Cat6A/Cat7用量快速放量，铝箔复合带随线缆出货量同步拉升；
• 智慧楼宇与园区网络升级：国内新建商业楼宇标配Cat6A预布线，既有楼宇升级改造也带来稳定的Cat6A消耗；
• 工业以太网渗透：工业4.0场景下机器人、PLC、视觉系统等设备互联对电磁环境要求严苛，工业级Cat6/Cat7需求显著上升；
• 出口市场回暖：欧美市场数据中心与楼宇布线项目的需求带动中国网线出口，出口导向型线缆厂对符合TIA/IEC标准的原材料采购需求稳健。

综合来看，铝箔聚酯复合带已从基础线缆辅料升级为高性能网线的关键结构材料，其技术门槛与市场价值正在同步提升。

---

五、采购关键参数核查清单

对于线缆制造企业的原材料采购团队，评估铝箔聚酯复合带供应商时，建议重点核查以下参数：

• ☑ 铝箔厚度：FTP外屏蔽层建议≥6μm，STP线对直接屏蔽建议9μm；
• ☑ PET膜厚度：常规选12μm或23μm，影响复合带总厚与绕包适配性；
• ☑ 复合牢度（剥离强度）：正常状态≥1.5N/cm，高温老化后≥80%保持率；
• ☑ 针孔率：建议提供针孔率检测报告，9μm铝箔通常优于6μm；
• ☑ 分切精度：公差≤±0.3mm（STP高精度应用≤±0.1mm）；
• ☑ 表面电阻：铝箔裸面≤0.01Ω/□；
• ☑ 定制化能力：幅宽（可按线缆规格定制）、卷长、裸面/涂层面可选。

---

鸿成科技专注铝塑复合材料领域逾20年，提供符合网线行业要求的铝箔聚酯复合带，支持铝箔厚度6μm/9μm、PET厚度12μm/23μm及双面铝箔等多种结构定制，可按客户线缆规格提供指定分切宽度，稳定供应。欢迎来电咨询，电话/微信：13758223270。
